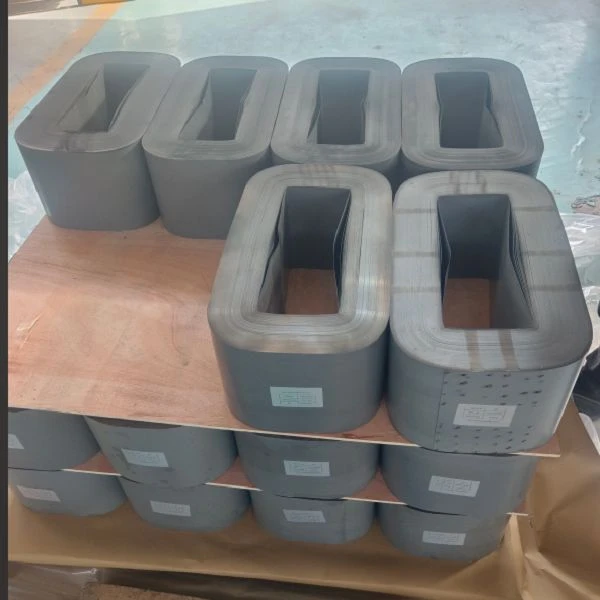

제품개요
그만큼롤-코어는 투자율이 높은-규소강으로 제작되었으며 단상 변압기 자기 회로 역할을 하여 전자기 유도를 최적화하는 동시에 작동 소음을 최소화합니다.
기술적인 매개변수
| 목 | 사양 |
|---|---|
| 핵심 소재 | 23P080 냉간-압연 곡물-방향성 규소강 |
| 정격 저전압 | 240 V |
| 회전 수 | 28턴 |
| 회전 전압(회전당) | 8.571 V |
| 없음-부하 손실 | 170 W |
| 빈도 | 60Hz |
| 무게 | 211.7kg |
| 핵심 전체 치수 | 567×352×200mm |
| 창(내부 코어) 크기 | 345×130mm |
| 구조적 여유 | 111mm(설계 간격) |

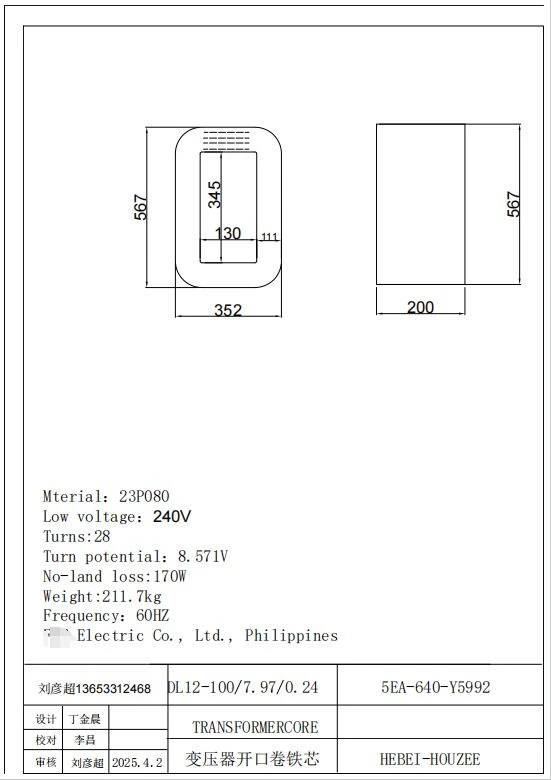

롤-코어 도면
주요 장점
| 주요 장점 | 기술 설명 및 메커니즘 |
|---|---|
| 최적화된 에너지 효율성 |
히스테리시스 및 와전류 손실을 낮추기 위한 고-투자율 23P080 실리콘 강철 권선. |
| 체중 감소 | 틈이 없는 롤-코어 구조로 겹치는 부분이 없어져 코어 무게가 줄어들어 취급이 쉬워집니다. |
| 음향 완화 | 틈이 없는 권선 구조로 자속 연속성을 유지하여 작동 소음을 줄입니다. |
| 높은 재료 수율 | 정밀한 절단 및 와인딩을 통해 소재 활용률 95% 이상을 달성합니다. |
| 짧은-회로 탄력성 | 콤팩트한 기계 구조는 단락력에 대한 구조적 강성을 강화합니다.- |
제조공정 및 품질관리
제조공정

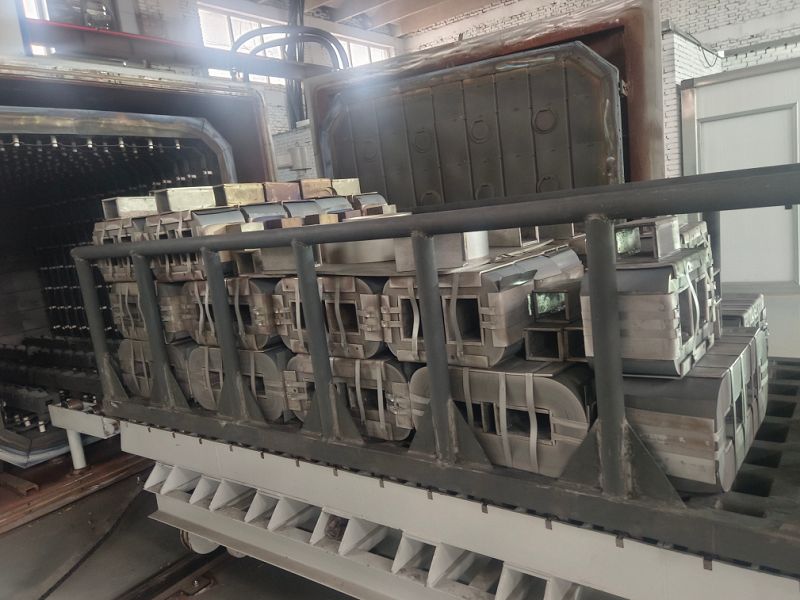

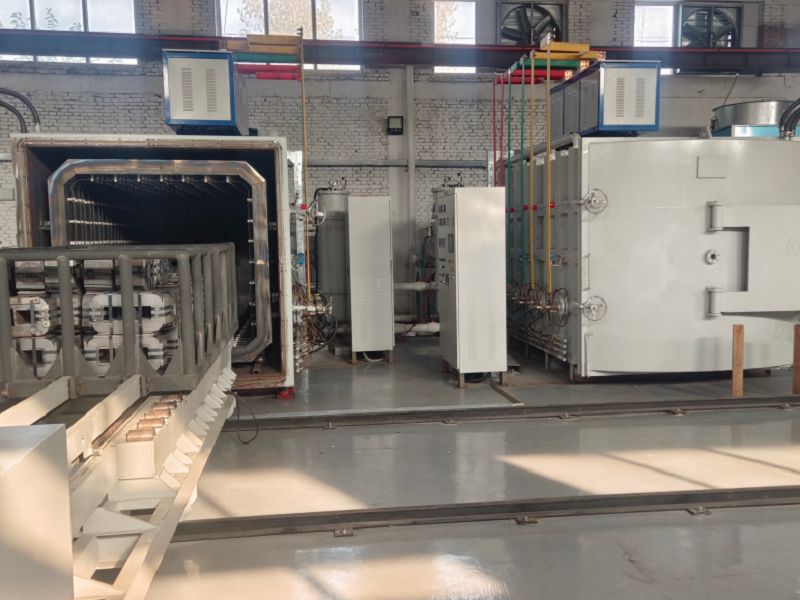

- 응력-완화 어닐링:진공 응력-완화 어닐링은 슬리팅 응력을 제거하여 규소강 자기 투자율을 완전히 복원합니다.
- 도메인 개선:열처리는 입자 도메인 정렬을 최적화하여 코어 손실을 최대 30%까지 낮춥니다.
- 응고 및 결합:특수 진공 광택 처리로 레이어를 접착하여 작동 진동을 15데시벨 이상 줄입니다.
품질 관리
- 치수 공차 검증:레이저 측정은 최적의 기계적 정렬을 위해 ±0.2mm 이내의 치수 공차를 보장합니다.
- 아니요-부하 손실 테스트:100% 자동화된 테스트를 통해{1}국제 IEC 표준보다 훨씬 낮은 부하 손실이 유지되지 않도록 보장합니다.
- 흥미로운 현재 분석:낮은 흥미로운 전류 변화는 열 발생을 제한하여 코어 작동 수명을 연장합니다.
물류 및 애프터{0}}판매 서비스

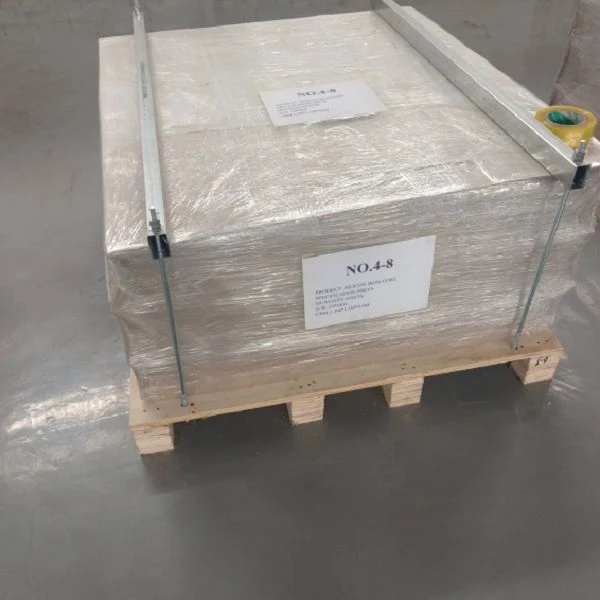

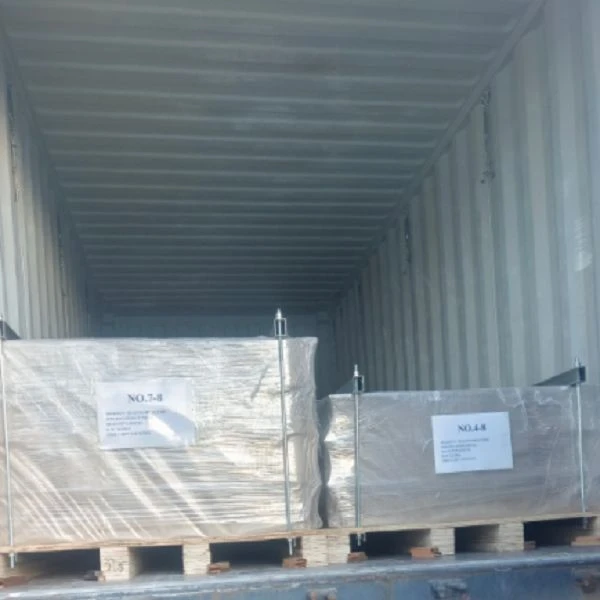

안전한 대량 배송
건조제가 포함된 견고한-진공{1}}포장 용기는 해수 부식으로부터 상처 코어를 보호합니다.
진동 방지 운송 수단-
견고한 목재 상자와 충격{0}}흡수 베이스는 실리콘강의 투과성을 저하시키는 이동 진동을 제거합니다.
원활한 현장 조립
기술 전문가는 변압기 코어-및-코일 조립 중에 정확한 정렬 및 장착 지침을 제공합니다.
FAQ
Q: 공장에서는 각 롤-코어 배치에 대한 원자재 추적성을 어떻게 보장합니까?
A: 모든 실리콘 강철 코일은 수신부터 최종 권선까지 밀 테스트 인증서와 함께 당사 ERP 시스템에 기록됩니다.
Q: 특정 변압기 탱크 치수에 맞게 코어 클램핑 구조를 맞춤 설정할 수 있습니까?
A: 예, 우리는 귀하의 특정 기계 도면 요구 사항에 따라 클램핑 프레임과 리프팅 구멍 구성을 맞춤화합니다.
Q: 대량 주문의 정시 배송을 보장하기 위해 공장에서는 생산 능력을 어떻게 관리하나요?-
A: 여러 개의 자동화된 CNC 와인딩 라인이 동시에 작동하며, 원료 실리콘강의 지속적인 완충재로 지원됩니다.
